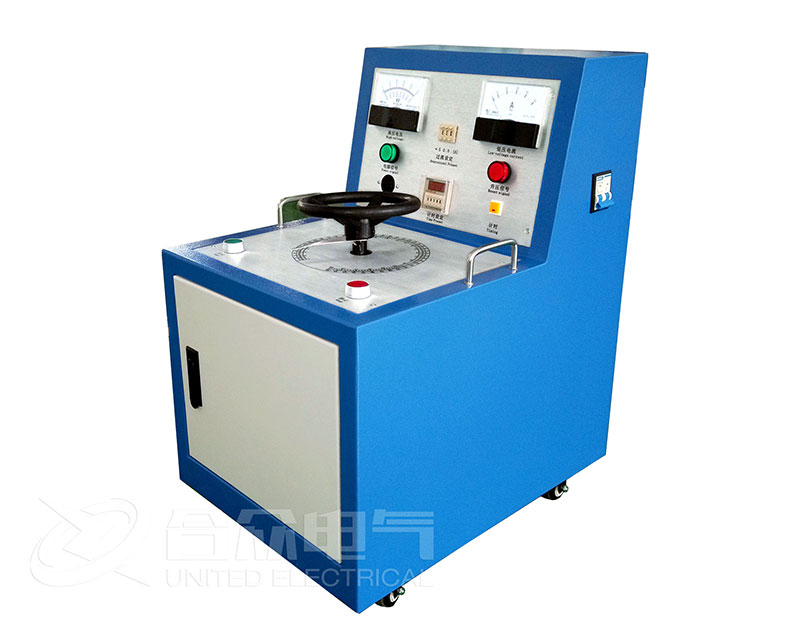

變壓器控制臺參數設置說明及手動操作方法

變壓器控制臺參數設置說明：

升壓速調差值：自動試驗時，離目標電壓還差這個值的時候由快速轉換為慢速；

調壓誤差上限和下限：指在這個范圍之外的時候需要自動控制電壓調節到這個范圍之內；

點動延時計數：系統內部參數，不能改動；

閃絡保護：擊穿時的保護電壓。該值越設小，擊穿保護越靈敏，有時可能誤動作。一般情況下，當設備最高電壓小于150kV時，設置為3kV；當設備最高電壓小于150~300kV時，設置為5kV；當設備最高電壓小于300~500kV時，設置為8kV；當設備最高電壓小于500~800kV時，設置為12kV；此值為理論值，可根據現場需要自行設置；

串口設置：工控機使用的那個串口；

高壓電壓：試品所需要的高壓電壓；

儀表電壓：變壓器的儀表繞組電壓；

變壓器控制臺純手動模式

1、操作前應根據被試品的容量及電壓等級，調整好電流設定。該控制臺要將背后的航空插頭與外部門開關連接,方可進行操作。

2、電源輸入連接好以后，轉換開關旋轉到手動，分閘信號燈亮、零位信號燈亮，按下[合閘]按鈕接觸器吸合，調壓器帶電，合閘信號燈亮，此時可以進行升壓試驗。

3、按下[升壓]按鈕,升壓信號燈亮，并密切注視電壓表，當升壓至被試品規定的耐壓值時應及時按下[計時]按鈕，并密切注視被試品情況。

4、當達到被試品規定的耐壓時間時，蜂鳴器工作，表示被試品耐壓合格，此時調壓器自動歸零。并按下[分閘]按鈕，切斷電源。

5、在升壓或耐壓試驗過程中，如出現過電壓，應及時按下[降壓]使電壓回到規定值。

6、試驗過程中如電流表電流指示超出被試品規定的范圍，應立即停止升壓找出相關原因再行試驗。

7、在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器會動作，表示被試品不合格。此時調壓器自動回零，按分閘按鈕復位，再將計時按鈕復位。以便下次操作。
