變壓器油擊穿試驗方法及試驗注意事項

液體和固體絕緣介質是電力系統中用途廣泛的絕緣材料。變壓器油是最常用的液體介質，主要用于絕緣、冷卻以及在開關中滅弧。固體絕緣材料種類繁多，常用的有塑料、橡膠、云母、玻璃、絕緣紙以及電瓷等。通過介質擊穿放電試驗獲得相關的電氣性能參數，可以為電氣設備制造過程中絕緣材料的選用，以及保障電氣設備安全運行提供參考數據。

變壓器油的型號按凝固點來分主要有10、25和45,其凝固點分別為-10℃、-25℃和-45℃。變壓器油的性能指標主要有理化指標(包括運動粘度、傾點和凝固點、酸度、含水量、閃點、氧化安定性等)，以及電氣指標(包括擊穿電壓和介質損耗因數)。根據《電力設備預防性試驗規程》DL/T596-1996規定，投入運行前變壓器油的擊穿電壓:35kV及以下>35kV;110~220kV>40kV;500kV>60kV。運行中變壓器油的擊穿電壓:35kV及以下>30kV:110~220kV>35kV:500kV>50kV。

試驗注意事項

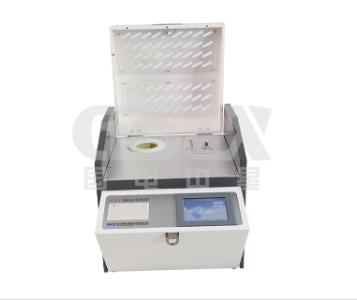

變壓器油擊穿試驗

變壓器油擊穿試驗應按正確方法進行，以避免得出錯誤的試驗結果。

①試驗應選擇晴好天氣進行，室溫15~35℃，濕度不大于75%。

②試油杯從烘箱取出后應先調整電極距離，再用純凈油沖洗干凈(包括攪拌棒)，最后注入純凈油。注油時應使油沿杯壁徐徐流下，以減少氣泡產生。操作中不可用手觸及油杯內部和電極，杯外濺出的油可以用抹布擦凈。

③注油后應按規定時間靜置后再試驗。

④攪拌棒不可隨意放置，以免將雜質帶入油中。攪拌棒不用時可掛在尼龍繩上。加壓放電擊穿后，應用攪拌棒將電極間的游離碳攪散。加入自來水雜質后，也應用攪拌棒全杯充分?jǐn)嚢瑁顾稚⑷胗椭校駝t水滴會沉入油杯底部。

影響變壓器油擊穿電壓的因素

1.水分及纖維

變壓器油中以小水珠形態懸浮分布的水分，在電場作用下會形成“小橋”從而造成擊穿電壓降低。而以溶解狀(即以水分子形態分散在油分子中)的水分由于其無法形成“小橋”，因此對油擊穿電壓幾乎沒有影響。

當油中含有纖維、碳粒以及塵埃等雜質時，也會形成“小橋”，導致?lián)舸╇妷航档汀?/p>

2.溫度

試驗表明，當變壓器油中含有一定的水分時，在-5~0℃之間擊穿電壓出現最低值，這是因?yàn)樵谶@個溫度范圍內，水分全部以懸浮狀態分布在油中。溫度由5℃繼續降低，小水珠逐漸結成冰粒，油的粘度也變大，使“小橋”不易形成，故擊穿電壓逐漸回升。當溫度由0℃升高時，水分逐漸由浮狀變?yōu)槿芙鉅睿該舸╇妷褐饾u升高，直至60~80℃達到最大值。溫度繼續升高，水分逐漸蒸發變成水蒸氣，形成了水蒸氣泡“小橋”，又使擊穿電壓逐漸下降。干燥油的擊穿電壓與溫度的關系不大。但當溫度過高時，油因熱分解產生有機酸，增加了油中雜質，才會使擊穿電壓明顯下降。
