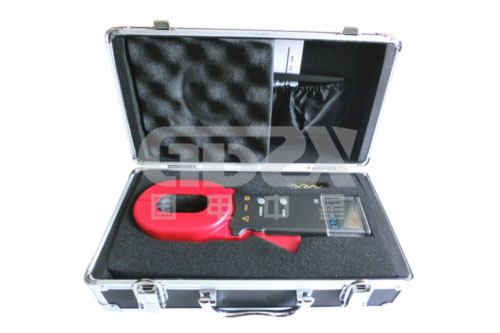

鉗形接地電阻測試儀的接線方法

        鉗形接地電阻測試儀如何接線？國電中星為你詳細陳述。選鉗形接地電阻測試儀，就選電力測試設備廠家——國電中星。

一、鉗形接地電阻測試儀多點接地系統

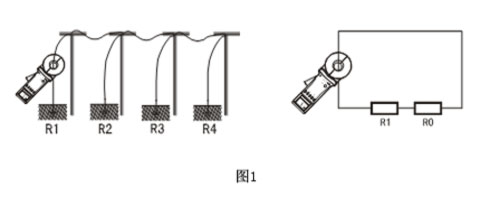

        對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。如圖1。當用鉗表測量時，其等效電路如下：

其中：R1為預測的接地電阻。

R0為所有其它桿塔的接地電阻并聯后的等效電阻。

雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，R0并不是通常的電工學意義上的并聯值（它會比電工學意義上的并聯值稍大），但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0=0。這樣，我們所測的電阻就應該是R1了。

多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。

二、鉗形接地電阻測試儀有限點接地系統

        這種情況也較普遍。例如有些桿塔是5個桿塔通過架空地線彼此相連；再如某些建筑物的接地也不是一個獨立的接地網，而是幾個接地體通過導線彼此連接。

        在這種情況下，如果將上圖中的R0視為0則會對測量結果帶來較大誤差。出于與上述同樣的理由，我們忽略互電阻的影響，將接地電阻的并聯后的等效電阻按通常意義上的計算方法計算。從原理上來說，除了忽略互電阻以外，這種方法不存在忽略R0所帶來的測量誤差。

        但是，用戶需要注意的是：您的接地系統中，有幾個彼此相連接的接地體，就必須測量出同樣個數的測試值供程序解算，不能多或少。而程序也是輸出同樣個數的接地電阻值。

三、鉗形接地電阻測試儀單點接地系統

從測試原理來說，ETCR系列鉗表只能測量回路電阻，對單點接地是測不出來的。但是，用戶完全可以利用一根測試線及接地系統附近的接地極，人為地制造一個回路進行測試。下面國電中星介紹二種用鉗表測量單點接地的方法，此方法可應用于傳統的電壓-電流法無法測試的場合。

1、二點法

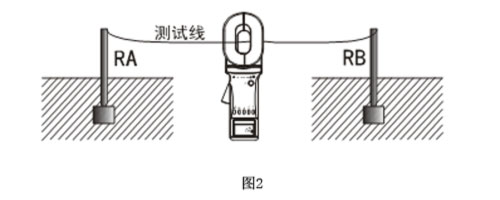

如圖2，在被測接地體RA附近找一個獨立的接地較好的接地體RB（例如臨近的自來水管、建筑物等）。將RA和RB用一根測試線連接起來。

由于鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值。

RT=RA+RB+RL

    其中：RT為鉗表所測的阻值。

RL為測試線的阻值。

將測試線頭尾相連即可用鉗表測出其阻值RL。

所以，如果鉗表的測量值小于接地電阻的允許值，那么這兩個接地體的接地電阻都是合格的。

2、鉗形接地電阻測試儀三點法

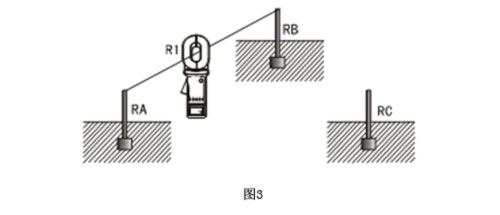

如圖3，在被測接地體RA附近找二個獨立的接地體RB和RC。

第一步，將RA和RB用一根測試線連接起來，用鉗表讀得第一個數據R1。

第二步，將RB和RC連接起來，用鉗表讀得第二個數據R2。

第三步，將RC和RA連接起來，用鉗表讀得第三個數據R3。

上面三步中，每一步所測得的讀數都是兩個接地電阻的串聯值。這樣，就可以很容易地計算出每一個接地電阻值：

由于： R1=RA+RB   R2=RB+RC   R3=RC+RA

所以： RA=（R1+R3-R2）÷2

這就是接地體RA的接地電阻值。為了便于記憶上述公式，可將三個接地體看作一個三角形，則被測電阻等于鄰邊電阻相加減對邊電阻除2。

其它兩個作為參照物的接地體的接地電阻值為：

RB=R1-RA   RC=R3-RA
