發電機交流耐壓試驗方法和注意事項

交流耐壓試驗方法和注意事項

試驗步驟

(1)交流耐壓試驗前，應首先對發電機進行非破壞性試驗，包括絕緣電阻測量，直流泄露試驗，在非破壞性試驗合格后方能進行交流耐壓試驗。

(2)按照要求對試驗設備及儀表正確接線，并由專人檢查。

(3)調試電壓保護：在空載條件下調整過壓保護球隙，使放電電壓在試驗電壓的 1.1~1.15 倍范圍內,當升壓到球隙擊穿時，過流保護應可靠動作切斷電源。且該球隙應在試驗電壓的 1.05 倍下堅持 2min 不放電。

(4)調試電流保護：經過限流電阻 R(一般 R選用 0.5-1/ 左右)在高壓側短路，調試過流保護跳閘的可靠性。

(5)在電壓及電流保護調試正確，所有接線無誤后，即可將高壓引線接到被試品上開始試驗。

試驗過程中的注意事項

(1)試驗人員應持有相關部門頒發的有效證件，且必須經過三級安全教育培訓，并經考試合格;主要試驗人員應熟知設備狀況、能、參數，能正確分析試驗結果；所有參加試驗人員應身體健康、精神狀態良好,嚴格遵守規章制度服從現場指揮，并應具備基本觸電急救知識和   防觸電知識。

(2)由于發電機為電容性負載，而且電容量較大，電容電流在試驗變壓器的漏抗上會產生較大的壓降。由于被試品上的電壓與試驗變壓器漏抗上的電壓相位相反，有可能因電容電壓升高而使被試品上的電壓比試驗變壓器的輸出電壓還高，因此要求在被試品上直接測量試驗電壓。因?yàn)樵囼?yàn)電壓不高，可以用0.5級電壓互感器或靜電電壓表直接測量。

(3)由于被試品的容抗與試驗變壓器的漏抗是串聯的，因而當回路的自振頻率與電源基波或其高次諧波頻率相同而產生串聯諧振時,在被試品上就會產生比電源電壓高的多的過電壓,通常調壓器與試驗變壓器的漏抗不大，而被試品的容抗很大，所以一般不會產生串聯諧振過電壓。但在試驗大容量的被試品時若諧振頻率為 50HZ，應滿足 Cx3184/XL(uF),即 XcXL,XL是調壓器和試驗變壓器的漏抗之和。

為避免3次諧波諧振，可在實驗變壓器低壓繞組上并聯LC串聯回路或采用線電壓。當被試品被閃絡擊穿時，也會由于試驗變壓器繞組內部的電磁振蕩,在試驗變壓器的匝間或?qū)娱g產生過電壓,因此要求在試驗回路內串入保護電阻 R 將過流限制在試驗變壓器與被試品允許的范圍內，但保護電阻不宜選的過大，太大了會由干負載電流而產生較大的壓降和損耗，R的另一作用是在被試品擊穿時，防止試驗變壓器高壓側產生過大的電動力，R按0.10.5N 選取(對大容量的被試品可以適當選小些)。

(4)氫冶電機必須在充氫前或排氫后且含氫量在3%以下時進行試驗嚴禁在置換氫過程中進行。

(5)在試驗過程中，應防止電壓和電流諧振發生。

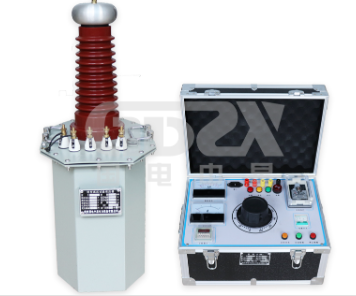

       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
