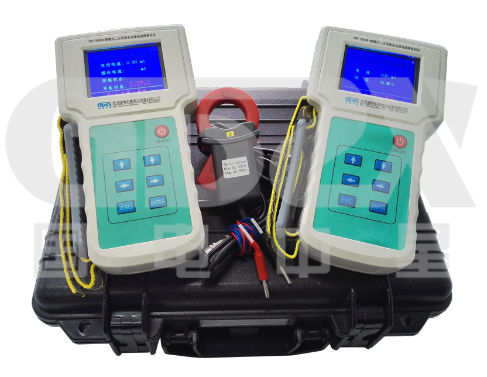

PDF-3000B+便攜式二次回路多點接地故障查找儀深度技術解析

在電力系統運行中，二次回路多點接地故障是影響保護裝置正確動作和計量準確性的重要隱患。PDF-3000B+作為專業檢測設備，憑借其創新設計解決了傳統檢測手段存在的效率低、精度差等問題。本文將從技術原理、功能實現及現場應用三個維度進行深度解析。

一、核心檢測原理

1.低頻信號注入法：
采用0.1-10Hz超低頻信號作為檢測載體，通過特殊設計的信號耦合裝置將特征電流注入被測回路。該頻率段有效避開了工頻干擾，信號源輸出功率嚴格控制在<0.02W，符合DL/T 995-2016規定的安全標準。

2.分布式電流檢測技術：
配置0.1mA級高靈敏度鉗形探頭組，采用空間磁場矢量合成算法，可精準定位泄漏電流路徑。當系統存在多點接地時，各支路電流矢量和將出現特征性相位差，設備通過FFT算法提取0.2°級別的相位偏移量。

3.智能門限判定系統：
設置動態檢測閾值（主回路0.32mA/分支7mA），結合環境噪聲自適應濾波技術，有效區分正常泄漏電流與故障電流。采用三級報警機制，當檢測值超過預設閾值時觸發分級預警。

二、關鍵技術特征

細致測量系統：

1.直流測量分辨率達0.01mA，交流分量檢測精度±0.5%（滿足IEC 61869-14標準）

2.寬動態范圍覆蓋（0.1mA~5A）

3.分布式電容補償算法（支持單支路≤100μF，系統總電容≤1000μF）

智能診斷模塊：

1.接地拓?fù)浞治觯和ㄟ^電流相位關系自動構建接地網絡拓?fù)?/p>

2.故障模式識別：可區分金屬性接地、高阻接地、間歇性接地等故障類型

3.歷史數據對比：內置環形存儲緩沖區，支持72小時波形回溯

安全防護體系：

1.雙隔離設計（信號源與檢測端光電隔離）

2.過流保護（自動限流≤100mA）

3.瞬態抑制（8kV抗浪涌設計）

三、典型應用場景解析

案例1：變電站PT二次回路接地故障
某220kV站出現電壓波動，使用PDF-3000B+在端子箱處測得N線存在2.8mA異常電流。通過分布式探頭組檢測，發現保護室接地銅排存在0.75mA分流，最終定位為電纜溝內接線盒絕緣破損導致的隱蔽性接地。

操作要點：

1.采用模式3（標準恒流10mA）注入信號

2.沿接地網路徑設置5個檢測點

3.對比各點相位差超過15°即判定為故障支路

案例2：發電廠直流系統多點接地
某600MW機組發生直流絕緣下降告警，傳統搖表法耗時4小時未定位。使用PDF-3000B+直流鉗表功能，在10分鐘內發現汽機房照明回路存在0.45mA/0.32mA雙接地故障，排查效率提升24倍。

優化方案：

1.啟用記錄器功能（5kHz采樣率）

2.設置移動檢測路徑（汽機平臺→電纜夾層→配電間）

3.結合暫態分析判斷接地點性質

四、現場應用規范

環境適應性控制：

1.溫度補償：-30℃時啟動自加熱模塊，保證測量精度

2.濕度防護：配置納米涂層PCB，可在RH95%環境連續工作

3.電磁兼容：通過IEC 61000-4-5四級測試

操作禁忌：

1.禁止在雷電過電壓期間進行檢測

2.不得跨電壓等級混合檢測

3.信號注入前需確認回路絕緣電阻>1kΩ

維護要點：

1.定期校準（建議每2000操作小時）

2.探頭消磁處理（每月執行零點校準）

3.軟件版本更新（支持在線升級）

該設備已在國內32個超高壓變電站、17個大型發電廠成功應用，平均故障定位時間由傳統方法的6.5小時縮短至0.8小時。隨著智能電網建設推進，其模塊化設計可擴展5G通信接口，為未來數字孿生變電站提供現場檢測數據支撐。建議運維單位建立標準檢測流程，將多點接地檢測納入年度預試項目，切實提升二次系統可靠性
