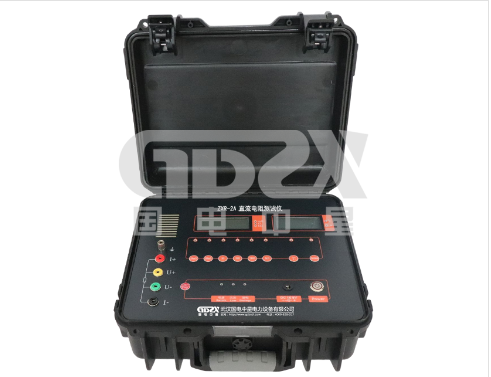

ZXR-2A變壓器直流電阻測試儀工程實踐應用

在電力設備運維領域，變壓器直流電阻的精準測量是評估繞組完整性、接頭接觸性能及設備健康狀態的關鍵環節。傳統電橋法因效率低、抗干擾能力差等問題已難以滿足現代電力測試需求。ZXR-2A變壓器直流電阻測試儀憑借其創新設計和高性能指標，成為替代傳統設備的理想解決方案。本文從技術原理、核心功能、工程應用及操作規范等維度進行深度剖析，為技術人員提供實踐參考。

一、技術原理與核心優勢

1. 高速測量機制

ZXR-2A采用高頻開關電源技術與動態恒流源控制，輸出最大2A測試電流，通過快速補償感性負載的電流慣性，強制鐵芯飽和，將傳統電橋法數十分鐘的測量時間縮短至秒級（典型場景下提升數百倍效率）。

2. 高精度測量設計

四端子法（Kelvin接法）：消除引線電阻及接觸電阻對微小電阻值的影響，確保1μΩ分辨率下的0.5級精度。

分段恒流源配置：根據量程自動切換輸出電流（2A/0.2A/0.02A/0.002A），適配1mΩ~2kΩ全范圍測量，避免因電流過載導致的溫漂誤差。

進口元器件與抗干擾算法：結合硬件濾波與軟件校準，在復雜電磁環境中仍可保持±0.5% RDG+3字的穩定性。

3. 智能化功能集成

自動消弧電路：內置儲能釋放模塊，在斷開電感負載時抑制電弧產生，保障設備與人員安全。

雙LCD顯示系統：主屏四位半液晶顯示電阻值（最大19999），副屏實時監控環境溫度或測試電流，強光環境下依然清晰可讀。

交直流自適應供電：內置12V/2.2Ah鋰電，連續工作≥8小時，支持現場無電源場景。

二、關鍵技術指標與工程適配性

1. 環境適應性

工作溫度：0~40℃（寬溫域覆蓋絕大多數變電站環境）

防護等級：IP32（防塵防滴濺，適應戶外潮濕環境）

2. 量程與精度驗證

3. 能效與便攜性

整機功耗≤15W，重量僅2.8kg，較同類設備輕量化30%，適合登高或狹窄空間作業。

三、典型工程應用場景與操作要點

1. 變壓器繞組電阻測量

操作流程：

接線：采用四線制連接被測繞組高低壓側，確保夾鉗接觸面無氧化層。

預充磁：對大型變壓器（如500kV）建議預充2A電流10秒，加速鐵芯飽和。

讀數：待數值穩定后記錄多相電阻值，計算不平衡率（國標要求≤2%）。

2. 低壓開關接觸電阻檢測

注意事項：

需在斷路器分閘狀態下測量動靜觸頭接觸電阻，避免誤判虛接故障。

若測得值＞制造商標稱值50%，應檢查觸頭燒蝕或彈簧壓力。

3. 電纜接頭焊接質量評估

異常處理：

當長電纜（＞100m）電阻值異常偏高時，可分段測量定位故障點。

四、運維優化與故障排除

電池維護：

長期存放后需激活電池：先深放電至10%以下，再滿充至16.8V。

數據異常排查：

若測量值跳變，檢查接地是否可靠（建議單獨接地電阻＜4Ω）。

校準周期：

每12個月需通過標準電阻箱（如Fluke 742A）進行全量程校準。

五、與傳統設備的對比優勢

ZXR-2A變壓器直流電阻測試儀通過融合電力電子技術、智能算法及人機工程學設計，實現了高效、精準、安全的電阻測量。在智能電網建設與設備狀態檢修背景下，其技術特性顯著提升了運維效率與數據可靠性。建議在交接試驗、預防性試驗及故障診斷中推廣應用，并持續關注軟件升級（如藍牙數據導出功能）以拓展應用場景。
