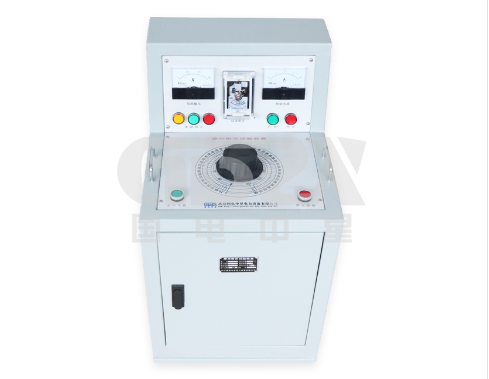

ZXSBF系列感應耐壓試驗裝置技術解析與工程應用

一、引言
    在電力系統預防性試驗領域，ZXSBF系列感應耐壓試驗裝置作為專業化的高壓測試設備，憑借其獨特的三倍頻技術，有效解決了傳統工頻耐壓測試無法滿足高壓互感器層間絕緣考核的行業痛點。本裝置嚴格遵循GB311-61及《電氣設備預防性試驗規程》要求，為35-220kV電壓等級設備的絕緣性能評估提供精準測試手段。

二、核心工作原理
        本裝置基于電磁感應三倍頻原理，通過特殊設計的磁路飽和特性，將輸入的三相380V/50Hz電源轉化為150Hz高頻測試電壓。其核心技術在于：

1.采用三相五柱式鐵芯結構，通過三次諧波疊加實現頻率倍增

2.非線性磁化曲線控制實現高效能轉換（典型轉換效率>85%）

3.多繞組耦合設計確保輸出電壓穩定度≤±3%

三、關鍵技術參數解析

1.頻率特性

輸入：50Hz基波+三次諧波分量

輸出：穩定150Hz正弦波（THD≤5%）

頻率精度：±0.5Hz（滿負荷條件下）

2.電壓調節特性

采用分級調壓設計（300V/500V/1000V檔位）

電壓調節細度：≤1%額定值

帶載電壓波動率：<5%（0-100%突加負載）

3.熱穩定性設計

強制風冷系統（散熱功率≥3kW）

過溫保護閾值：85℃±5℃

連續運行周期：空載≤5min，負載≤60s

四、典型應用場景

1.串激式電壓互感器測試

主絕緣測試：輸出1.2Um/√3（Um為設備最高電壓）

層間耐壓：施加2倍額定電壓（150Hz）持續60s

局放檢測配套接口：預留PD信號耦合端口

2.電機繞組試驗

匝間耐壓：推薦150Hz/（2Un+1000V）標準

相間絕緣：梯度升壓法（步長≤10%）

3.應急電源應用

150Hz輸出容量可達標稱值的120%（短時過載）

頻率跟蹤精度±0.2Hz（接入非線性負載時）

五、操作規范與安全要點

1.預試驗準備

接地阻抗檢測：≤0.1Ω（用4125接地電阻測試儀）

電磁屏蔽驗證：背景干擾≤3pC

安全距離設置：按DL/T 596規定執行

2. 測試流程控制

啟動啟動程序：

380V輸入 → 空載升壓（監測波形畸變率） → 75%UT預加壓（30s）

→ 100%UT保持（40-60s） → 自動降壓程序：

3.異常工況處理

過流保護：動作時間≤20ms

閃絡檢測：采用du/dt+ΔU復合判據

波形異常自動閉鎖：THD超過8%立即切斷輸出

六、技術創新點

1.智能頻率跟蹤技術
      采用DSP數字鎖相環（PLL）控制，實現：

負載突變時的頻率穩定度<0.1%

諧波抑制比≥40dB

2.動態阻抗匹配系統

自動補償被試品容性電流（補償范圍0-50A）

Q值自適應調節（調節精度±5%）

3.數據記錄功能

內置16bit AD采樣（采樣率1MSa/s）

支持IEC61850協議數據輸出

七、維護與校驗

1.定期校驗項目

電壓比誤差：≤±1%（每年）

相位偏移：≤±1°（每兩年）

局放背景：≤5pC（每半年）

2.關鍵部件壽命

功率模塊：≥5000次操作循環

高壓套管：建議5年更換

冷卻風機：MTBF≥30000小時
       ZXSBF系列裝置通過將傳統工頻測試升級為高頻耐壓檢測，顯著提升了絕緣缺陷檢出率。實際應用數據顯示，其可有效發現90%以上的匝間絕緣早期故障，相比常規方法檢測靈敏度提升約40%。隨著智能電網建設推進，該裝置在GIS設備、新能源電站等新興領域的應用前景廣闊，建議技術人員重點關注其數字化擴展接口的開發利用。
