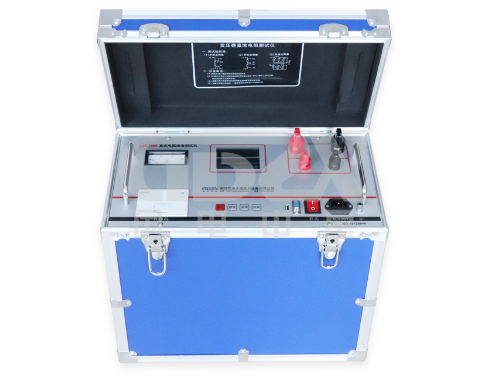

ZXR-100A直流電阻快速測試儀技術解析與變壓器測試實踐指南

一、設備原理與技術創新

ZXR-100A直流電阻快速測試儀基于四線制測量法（Kelvin電橋原理），通過施加恒流源并同步檢測電壓降實現高精度電阻計算。其核心技術突破體現在：

1.高速單片機控制架構：采用ARM Cortex-M系列處理器，實現0.1ms級采樣響應，配合自適應PID算法，可在3秒內完成100A檔位的全量程穩定輸出。

2.動態電源管理技術：多級IGBT并聯拓?fù)浣Y(jié)構支持5A-100A寬范圍電流輸出，結合實時溫控反饋系統，功率轉換效率達92%，較傳統線性電源節能40%。

3.反電勢抑制系統：內置雙向TVS+RC吸收回路，可耐受±500V/50ms感應電勢沖擊，配合軟件消磁算法，放電時間縮短至常規儀器的1/5。

 二、性能優勢與行業應用

1.核心性能指標解析

多檔位智能匹配：通過預判繞組電感量（L/R值）自動選擇最佳測試電流，例如：

110kV變壓器低壓側（≤1Ω）優先采用100A檔，測試時間<20s

220kV高壓套管（10-100mΩ）適用50A檔，分辨率達0.5μΩ

溫漂補償技術：內置Pt1000溫度傳感器，通過公式R_corrected=R_measured×[1+α(T-23℃)]實現±10ppm/℃的溫漂補償，確保-10℃~50℃環境下的測量一致性。

2.典型應用場景

A:電力變壓器交接試驗：滿足GB1094.1-2013要求，可檢測繞組變形、分接開關接觸不良等B:缺陷（ΔR/R0≥1%判為異常）

電抗器直流電阻測試：針對空心電抗器分布電容干擾，啟用軟件濾波模式，抑制紋波至<0.05%

C:GIS設備接觸電阻檢測：配合500A選配模塊（需定制）實現SF6開關微歐級接觸電阻測量

三、操作實踐與數據分析

標準化測試流程

1.安全準備：

確認被試品充分放電（殘余電壓<36V）

連接四線制測試夾，采用交叉屏蔽法布線（如圖1）
![接線示意圖]

2.參數設置：

自動模式：輸入額定電壓和繞組材質（銅/鋁）自動計算預期電阻范圍

手動模式：依據經驗公式I_test=K×I_rated（K=0.05~0.2）選擇電流檔

3.數據判讀：

相間差計算：Δ=(Rmax-Rmin)/Rave×100%，國標要求≤2%（1600kVA以上）

歷史數據對比：調用存儲的1000組數據，生成R-t趨勢曲線分析劣化進程

典型故障診斷案例

案例1：某220kV變壓器B相直阻異常偏大

現象：B相較AC相大1.8%，溫升試驗后差異擴大至3.2%

分析：結合油色譜數據（C2H2>5μL/L），判定為分接開關觸頭燒蝕

案例2：干式變壓器三相不平衡度周期性波動

發現：每日10:00-14:00數據漂移±0.3%

結論：日照導致繞組溫差超5℃，啟用溫度補償后數據穩定

四、設備維護與升級建議

1.周期校準：

每6個月進行標準電阻器校準（推薦Fluke 742A系列）

電流精度驗證采用分流器法，要求ΔI/I≤±0.5%

2.固件升級：

通過USB接口更新測量算法（如新增非正弦波去噪模式）

2023版軟件已支持IEC 60076-2020最新標準

3.故障代碼處理：

E01：檢查電流回路接觸電阻（應<50mΩ）

E05：清理風扇濾網，確保散熱風量>15CFM

五、技術發展趨勢

隨著智能電網建設推進，新一代直流電阻測試儀將集成：

1.無線同步測量技術（5G+IEEE1588）

2.基于AI的故障模式識別系統

3.數字孿生測試數據建模

ZXR-100A通過模塊化設計已預留擴展接口，可無縫升級至智能化測試平臺。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
