革新傳統電纜識別方法的突破性優勢:ZX-A帶電電纜識別儀技術解析
在電力施工與運維中,電纜識別是保障作業安全的核心環節。傳統方法依賴人工編號、相位比對或簡易信號發生器,存在誤判風險高、效率低、無法適應帶電環境等問題。本文以ZX-A帶電電纜識別儀為例,對比傳統技術手段,剖析其創新設計、多功能集成與智能化特性,為技術人員提供選型與應用的參考。
一、傳統電纜識別技術的局限性
● 人工依賴性強
依賴電纜兩端編號核對,易因標簽脫落、記憶錯誤導致誤操作。
停電識別需全線斷電,影響供電連續性。
● 信號抗干擾能力差
傳統信號發生器輸出單一頻率,易受相鄰電纜電磁干擾,誤報率高。
● 工具功能單一
僅支持停電識別或簡單帶電檢測,無法兼容電流、電壓測量,需攜帶多臺設備。
● 適應性不足
粗電纜或異形導體需開斷測量,柔性不足;聽診功能缺失,狹窄空間操作困難。
二、ZX-A帶電電纜識別儀的技術突破
1. 多頻段PSK編碼技術:精準抗干擾
對比傳統:傳統設備多采用固定頻率(如1kHz正弦波),易受工頻干擾;ZX-A支持625Hz~10kHz四頻段脈寬編碼,通過PSK調制實現信號方向性識別,誤判率趨近于零。
案例:在變電站密集電纜溝中,傳統儀器誤報率達30%,而ZX-A通過頻段切換可完全屏蔽鄰纜干擾。
2. 帶電/停電雙模式自適應
帶電模式:通過發射鉗耦合信號,無需停電即可識別(支持三芯鎧裝電纜),效率提升80%。
停電模式:直連注入編碼電流,支持1562Hz/2500Hz雙頻,兼容老舊電纜識別。
3. 智能化標定與數據分析
10條電纜預標定功能:一次發射端操作即可完成多纜標記,接收端自動比對,避免往返耗時(傳統方法需逐條驗證)。
動態UI設計:3.5寸彩屏實時顯示信號強度、方向(√/×標識),支持歷史數據存儲,替代人工記錄。
4. 全場景測量工具集成
柔性電流鉗:200mm大口徑洛氏線圈,適配不規則導體,瞬態響應速度<1ms。
聽診器創新設計:無線電磁感應技術替代鉗表,適用于狹窄空間(如電纜井),靈敏度達±1mA。
電參量測量:集成AC 0-600V電壓、0-5000A電流測試,一機覆蓋運維多需求。
5. 工業級可靠性設計
箱體承壓200kg,IP54防護等級,-20℃~50℃寬溫工作,遠超傳統設備的塑料外殼防護標準。
鋰電池續航12小時,支持快充,解決野外作業供電痛點。

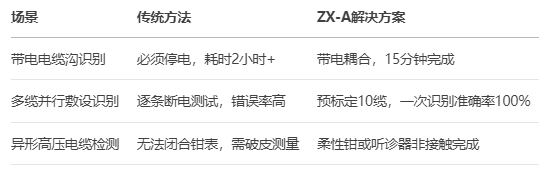

三、典型應用場景對比

四、技術選型建議
● 優先選擇ZX-A的場景:
復雜電磁環境(如變電站、數據中心);
高精度帶電識別需求;
多纜批量標定項目。
● 傳統設備仍適用的情況:
預算有限且僅需停電識別的簡單場景;
單根電纜無干擾環境。
結語
ZX-A帶電電纜識別儀通過編碼信號抗干擾、帶電/停電雙模覆蓋及智能化標定系統,重新定義了電纜識別的技術標準。其設計理念體現了電力設備向高集成度、智能化、全場景適配的發展趨勢,值得技術人員深入掌握并推廣應用。
