工礦試驗的核心設備:DDG系列大電流發生器技術解析與選型對比
在電力系統的安全運維中,對開關、互感器、繼電器等電氣設備進行電流負載及溫升試驗是至關重要的一環。大電流發生器,作為產生這一關鍵試驗電流的核心設備,其性能直接關系到試驗的準確性與有效性。本文將深入解析DDG系列大電流發生器的技術特點,并通過橫向對比,為技術人員在選型與應用上提供參考。
一、功能定位:不止于“升流”的多元應用
DDG系列的設計初衷是滿足工礦企業及電力部門進行大電流試驗的需求。其功能覆蓋全面,核心應用場景包括:
○ 一次母線保護校驗:模擬短路電流,檢驗母差保護的靈敏度與可靠性。
○ 電流互感器(CT)變比校驗:施加一次側電流,驗證CT變比的準確性。
○ 開關設備試驗:對各類斷路器、負荷開關進行熱穩定(溫升)和動穩定(短時耐受)能力測試。
○ 電流繼電器整定校驗:為繼電保護裝置提供精確的電流信號,完成定值校驗。
與功能單一的早期設備相比,DDG系列實現了“一機多用”,大大提升了設備利用率和試驗效率。
二、性能特點:便捷性與可靠性的平衡
從性能特點來看,DDG系列在用戶體驗和可靠性上做了顯著優化:
1.雙量程監視:采用兩塊電流表分別監視大小量程,既保證了大量程下的讀數范圍,又提高了小電流輸出時的讀數精度,避免了單一表計在寬范圍測量時的視覺誤差。
2.無極調節與自如操作:采用自耦變壓器進行調壓,輸出電流可平滑、無級地調整,相比傳統的抽頭式調節,能更精準地達到目標電流值,操作體驗更為順暢。

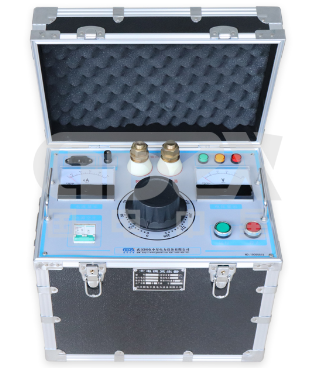

3.靈活的結構設計:系列產品根據容量不同,采用一體式或分體式結構。小容量機型一體設計,移動方便;大容量機型采用分體式,有效解決了大電流導致的設備笨重問題,減輕了單人操作的負擔。
三、技術指標深度解析與選型對比

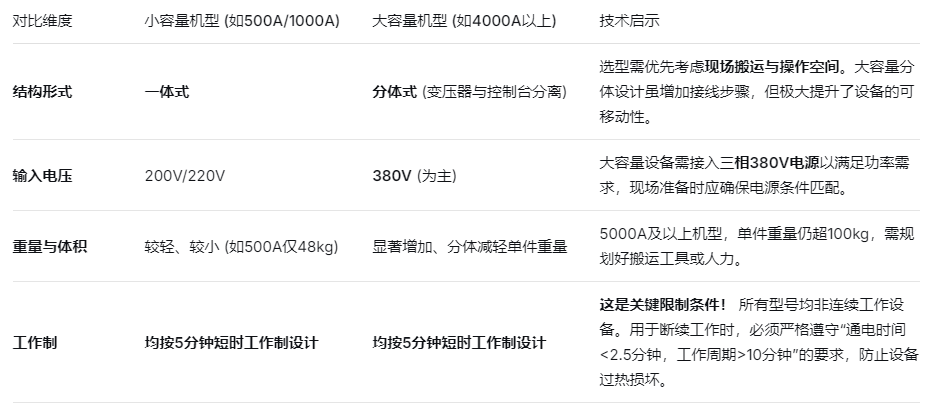

技術參數表是設備選型最直接的依據。通過對DDG系列規格參數的橫向對比,我們可以發現一些關鍵選型要點:

特別提醒:表中的“次級電壓V2”普遍為6V,這是一個典型的安全特低電壓(SELV),保證了在輸出大電流時,輸出電壓處于較低水平,兼顧了設備容量與操作人員的安全。
四、與同類產品的對比優勢
相較于老式或功能不完善的升流設備,DDG系列的優勢顯而易見:
○ vs. 傳統固定抽頭式升流器:DDG的無級調節實現了電流的精準控制,避免了階躍變化對測試設備和讀數造成的沖擊。
○ vs. 功能單一的試驗設備:DDG集CT變比測試、開關試驗、繼電器校驗于一身,集成度高,減少了試驗設備的數量和接線復雜度。
○ vs. 無明確指示的設備:雙量程電流表和清晰的指示燈提供了更可靠的狀態監視和數據讀取,提升了試驗的準確度。
五、總結與選型建議
DDG系列大電流發生器以其可靠的設計、靈活的操作和明確的性能指標,成為了工礦企業進行電氣試驗的理想選擇。
給技術人員的選型建議:
1.按需選容量:根據日常測試對象(如CT變比、開關額定電流)的最大電流需求,并預留適當余量后選擇型號。不必盲目追求超大容量。
2.現場條件定結構:評估實驗室或現場的空間與電源條件。若需頻繁移動或空間狹小,分體式大容量機型是更優選擇。
3.嚴格遵守工作制:務必銘記設備的短時工作特性,合理規劃測試流程,避免因長時間通電導致設備過熱,影響壽命甚至引發故障。
綜上所述,熟練掌握DDG系列大電流發生器的技術特性,并能根據實際工況做出正確的選型與操作,是每一位電力試驗技術人員應具備的基本素養,也是確保電力設備安全穩定運行的重要保障。
國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
