氧化鋅避雷器測試儀的操作模式有哪幾種？

       用于檢測氧化鋅避雷器電氣性能的專用儀器——氧化鋅避雷器測試儀，可用于帶電檢測和停電檢測，具有接線簡單、測量精度高、可靠性強等特點。氧化鋅避雷器測試儀的操作模式有哪幾種？國電中星詳細介紹。

一、有線模式

        氧化鋅避雷器測試儀輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）：

Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ

考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：

實際上Φ<80°時應當引起注意。

1、接地

        測量前先連接地線，測量完后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。

2、參考電壓

        參考電壓信號線一端插入參考電壓插座，另一端接被測相PT二次低壓輸出：小黑夾子接中性點(x)，小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線。靠近兩個小夾子處各有一只0.1A保險管，是用于防止意外燒斷PT保險絲的。0.1A保險管損壞后應更換相同規格保險管。

3、電流信號

        先將泄漏電流信號線插頭插入儀器，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。靠近夾子處有一只0.1A保險管，用于防止錯接PT。保險管損壞后應更換相同規格保險管。電流信號不能使用加長線。

二、感應模式

        在MOA底座上設置電場感應傳感器，其感應電流超前電場強度（母線電壓）90°，經過積分運算后與電場強度或母線電壓同相位，因此可以用電場感應傳感器的信號作為測量參考。儀器輸入電場感應傳感器信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電場基波E1、電流基波峰值Ix1p和電流電場角度Φ。與電場同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）。

1、使用B相感應信號作參考

        因為A/C兩個邊相對B相底座的電場影響抵消，應將感應板設置到B相MOA底座上與A/C相相對稱的位置，可以得到B相正確的相位信息。A/C相MOA底座電場受B相影響，不要將感應板設置到A/C相MOA底座上。

三、無線模式

        使用無線傳輸終端把PT二次電壓信號傳送到儀器的電壓采集部分。從而代替連接PT的長線。

1、無線傳輸終端

        小黑夾子接中性點(x)，小紅夾子接B相。兩個小夾子旁邊各有一只0.1A保險管，用于防止意外燒斷PT保險絲。0.1A保險管損壞后應更換相同規格保險管。

2、電流信號：和有線模式一樣

四、三相同測

1、接地

        測量前要先連接地線，測量完后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。

2、參考電壓

        參考電壓信號線一端插入參考電壓插座，另一端接B相PT二次低壓輸出。靠近兩個小夾子處各有一只0.1A保險管，用于防止意外燒斷PT保險絲。0.1A保險管損壞后應更換相同規格保險管。

3、電流信號

        先將泄漏電流信號線插頭插入儀器，后將另一端的四個夾子夾到（或通過絕緣竿搭到）A,B,C相MOA放電計數器上端和地端。靠近夾子的地方有一只0.1A保險管，是用于防止錯接PT的。保險管損壞后應更換相同規格保險管。電流信號不能使用加長線。

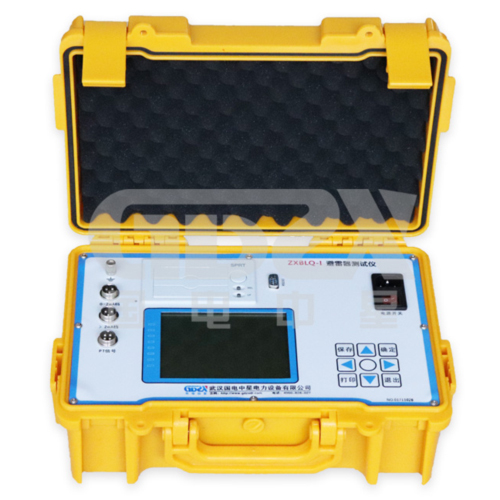

        國電中星是專業的電力檢測設備生產廠家，生產的氧化鋅避雷器測試儀分別有：ZX-MOA氧化鋅避雷器直流參數測試儀、ZX-JS避雷器放電計數器校驗儀、ZXBLQ-I 氧化鋅避雷器測試儀、ZXBLQ-Ⅲ三相氧化鋅避雷器測試儀、ZXJS-I手持式避雷器放電計數器檢測儀等，型號多，規格全，歡迎致電！
