高壓開關特性測試儀檢定裝置的工作原理

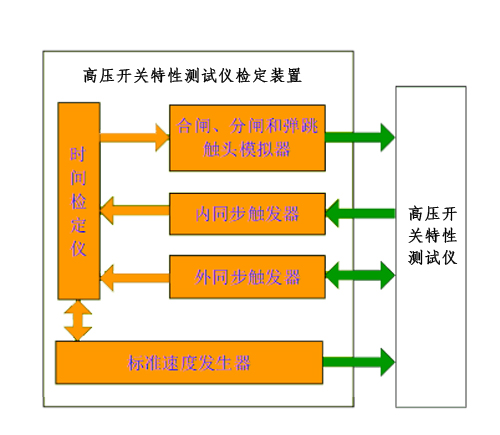

        高壓開關特性測試儀檢定裝置采用模擬被測開關觸頭產生預定的動作（合閘、分閘和彈跳），同時對相應的時間進行準確地測量，可用于校驗和檢測高壓斷路器動態特性測試儀的時間基準，用于校驗高壓開關測試儀時間測量功能。下面國電中星介紹高壓開關特性測試儀檢定裝置的工作原理。

1、合閘測試

        合閘時間：從接到合閘指令瞬間起到所有極觸頭都接觸瞬間的時間間隔。

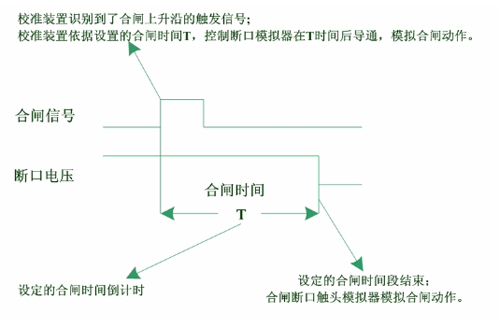

        為了更直觀的對合閘測試進行理解，根據合閘時間的定義，下面將合閘測試以邏輯時序圖的形式表示合閘測試的過程：

2、分閘測試

        分閘時間：從開關分閘操作起始瞬間（即接到分閘指令瞬間）起到所有極的觸頭分類里瞬間的時間間隔。

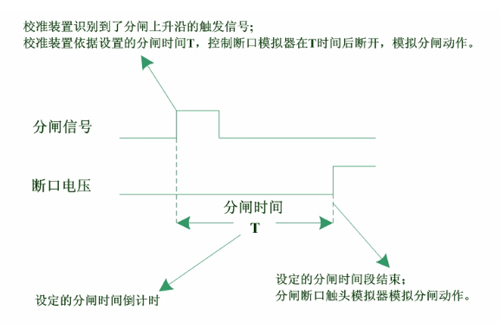

        下面將分閘測試以邏輯時序圖表示的全過程：

3、彈跳測試

        彈跳時間：開關動觸頭與靜觸頭在分（合）閘操作中，從第一次分開（合上）開始到穩定地分開（合上）為止的時間。

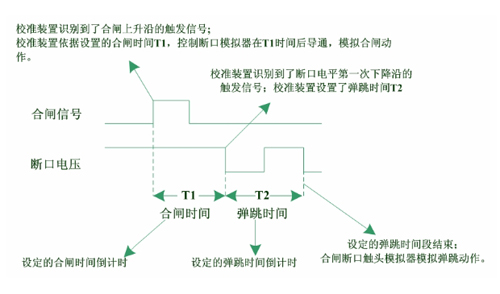

        下面是彈跳測試以邏輯時序圖的形式表示的全過程

4、位移、速度測試

        位移及速度裝置啟動直線電機按照設定形成和速度參數運行，電機上安裝有反饋位移的光柵尺，在電機運行的過程中會有正交脈沖輸出，標準裝置采集并存儲此脈沖信同時記錄時間參數，從而獲得電機運行的行程-時間曲線，再對該曲線進行微分計算獲得速度-時間曲線，并根據高壓開關相關行程和速度參數的定義計算得到開距、超程等行程標準量和剛分速度、剛和速度等速度標準量。

        國電中星生產高壓開關特性測試儀檢定裝置，性能好，價格低，在海內外暢銷，是廣大用戶的高性價比之選，歡迎選購！
