直流高壓發生器使用說明

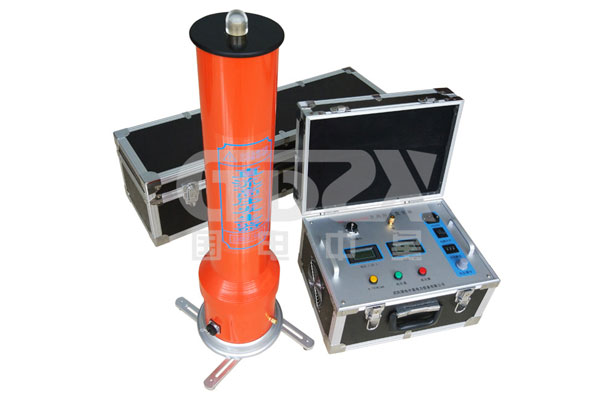

       直流高壓發生器是對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗的設備，在電力部門、工礦、鋼鐵等方面應用十分廣泛。直流高壓發生器的使用是很多試驗人員關心的問題，下面國電中星為您詳細說明。

一、使用前準備

1、直流高壓發生器在使用前應檢查其完好性，連接電纜線不應有斷路和短路，設備無破裂等損壞。

2、將機箱、倍壓筒放置到合適的安全的位置，分別連接好電源線、電纜線和接地線。保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上（即一點接地）并確保接地良好。嚴禁各接地線相互串聯使用，以免擊穿時地電位抬高形成反擊，損壞儀器。

3、檢查電源開關是否在關斷的位置上， 并檢查調壓電位器應在零位上，過電壓保護整定撥盤開關設置在適當?shù)奈恢蒙? 一般為1.10~ 1.20倍測試電壓值。

二、空載升壓驗證過電壓保護整定值

1、請認準電源是單相交流220V , 50Hz接通電源開關，此時綠燈亮表示電源接通。

2、按紅色按鈕，則紅燈亮，表示高壓接通。

3、順時針方向平緩調節調壓電位器，輸出端即從零開始升壓。電壓表顯示為負載試品上的電壓( KV )值，電流表則顯示試品上流過的電流與所有世漏電流之和,電流以微安( uA )為單位。升到所需的電壓后，按規定時間記錄電流表讀數，并檢查控制箱及輸出電纜有無異常現象及聲響。

4、降壓，將調壓電位器回零后，隨后按綠色按鈕，切斷高壓并關閉電源開關。

三、對試品進行泄漏及直流耐壓試驗

1、在做負載試驗前，將高壓屏蔽微安表安裝到倍壓筒上的高壓輸出端上，并將配套的專用高壓線分別接到微安表上和被試品上。

2、檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確，接地線聯接是否可靠，檢查高壓安全距離是否符合要求，可開始進行試品的高壓試驗。

3、檢查確認儀器等無異常情況后，接通單相交流220V電源開關，此時綠燈亮,表示電源接通。可開始進行試品的直流泄漏和直流耐壓試驗。

4、按紅色按鈕，則紅燈亮,表示高壓接通，待升高壓。

5、順時針方向平緩調節調壓電位器輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時則需要緩慢升壓,否則可能導致電壓過沖，還需監視電流表充電電流不超過直流發生器充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。

6、試驗完畢后,降壓,將調壓電位器回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。

7、試驗完畢后,應用放電棒對試品進行多次放電,放電后方可靠近試品和拆線工作(放電請?jiān)敿?xì)見放電棒使用說明書)。對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩調節調壓電位器升壓到所需的電壓(電流)值, 然后從數顯表上讀出電壓(電流)數值。如需對氧化鋅避雷器進行75%VDC -1mA的測量時,應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值) ,然后按下黃色按鈕，電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位按下綠色按鈕,需再次升壓時按紅色按鈕即呵。對大電容試品時, 升壓應更要緩慢,并需要監視電流表充電電流不超過發生器充電電流，一定要放慢升壓速 度,避免充電電流過大。試驗完畢后,將電壓調節電位器逆時針回到零位上,隨后按綠色按鈕,切斷高壓。此時注意電壓表上的電壓降到20kV左右，方可用放電棒進行多次放電,確保安全。

四、在使用過程中發現紅燈滅,綠燈亮,直流高壓下降,即為有關保護動作。

此時應按下列步驟操作：
1、將調壓電位器退回零位。

2、關閉電源開關,面板指示燈均不亮。

3、一分鐘后,待機內低壓電容器充分放電后,才允許再次打開電源開關。重新進行空載試驗，并查明情況后,可再次升壓試驗。
