電力系統諧波該如何治理？

        抑制諧波的方法有很多，本文中，國電中星為大家簡單介紹幾種改造諧波源本身的諧波抑制方法。

一、盡量選用高功率因數的整流器

        采用整流器的多重化來減少諧波的方法較為傳統，用該方法構成的整流器還不足以稱之為高功率因數整流器。高功率因數整流器是一種通過對整流器本身進行改造，使其盡量不產生諧波，其電流和電壓同相位的組合裝置，這種整流器可以被稱為單位功率因數變流器(UPFC)。該方法只能在設備設計過程中加以注意，從而得到實踐中的諧波抑制效果。

二、增加整流變壓器二次側整流的相數

         對于帶有整流元件的設備，盡量增加整流的相數或脈動數，可以較好地消除低次特征諧波，該措施可減少諧波源產生的諧波含量，一般在工程設計中予以考慮。增加整流的相數或脈動數，可有效地抑制低次諧波。然而這種方法雖然在理論上可以實現，但是在實際應用中的成本過高且，在技術上對消除諧波效果不佳，因此該方法多用于大容量的整流裝置負載。

三、整流變壓器采用Y/ 或 /Y接線

        該方法可抑制3的倍數次的高次諧波，以整流變壓器采用 /Y接線形式為例說明其原理，當高次諧波電流從晶閘管反串到變壓器副邊繞組內時，其中3的倍數次高次諧波電流無路可通，所以自然就被抑制而不存在。這種抑制諧波的優點在于能夠自然消除3的整數倍次的諧波，多用于大容量的整流裝置負載，是抑制高次諧波的基本方法。

四、整流電路的多重化

        整流電路的多重化，意思是將多個方波疊加以消除次數較低的諧波，從而得到接近正弦波的階梯波。重數越多，波形越接近正弦波，但其電路也越復雜，因此該方法一般只用于大容量場合。另外，該方法不僅可以減少交流輸入電流的諧波，同時也可以減少直流輸出電壓中的諧波幅值，并提高紋波頻率。如果把上述方法與PWM技術配合使用，則會產生很好的諧波抑制效果。該方法用于橋式整流電路中，以減少輸入電流的諧波。

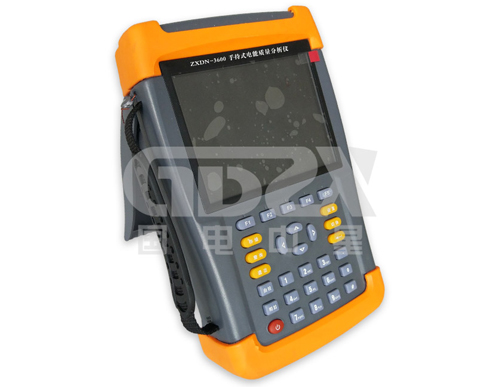

        電能質量問題在現代技術發展中已逐漸受到重視，新的電能質量測試儀器提高了電能質量的監測、治理與分析，還建立了可靠的電能質量監測網絡。作為高壓試驗設備生產廠家的國電中星，擁有專業的技術團隊和大規模生產力，關注行業相關資訊，了解及時新動態，與時俱進，開拓創新。
