直流電阻測試儀在試驗項目中的測量原理

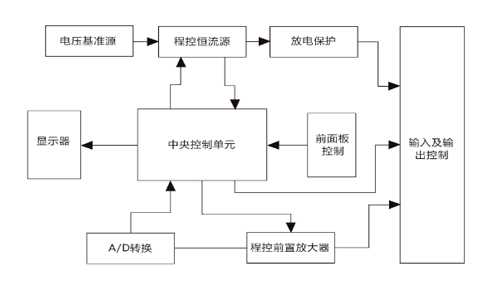

        直流電阻測試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。本文國電中星用流程簡圖為大家介紹直流電阻測試儀在試驗項目中的測量原理。

        直流電阻測試儀采用典型的四線制測量法。以期提高測量電阻(尤其是低阻)的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一一個恒定、高精度的電流，然后，將所獲得的數據(包括測試電壓、當前的測試電流等)進行處理，得到實際電阻值。可存儲255試驗數據,并且可打印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。

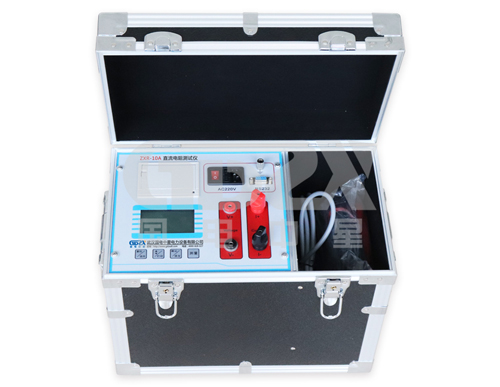

        國電中星研發生產的直流電阻快速測試儀采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點，在進行測量變壓器繞組以及大功率電感設備直流電阻時，縮短測量時間以及減輕測試人員的工作負擔，解決了使用傳統的方法測量變壓器費時費力的問題，受到廣大用戶的高度青睞！
