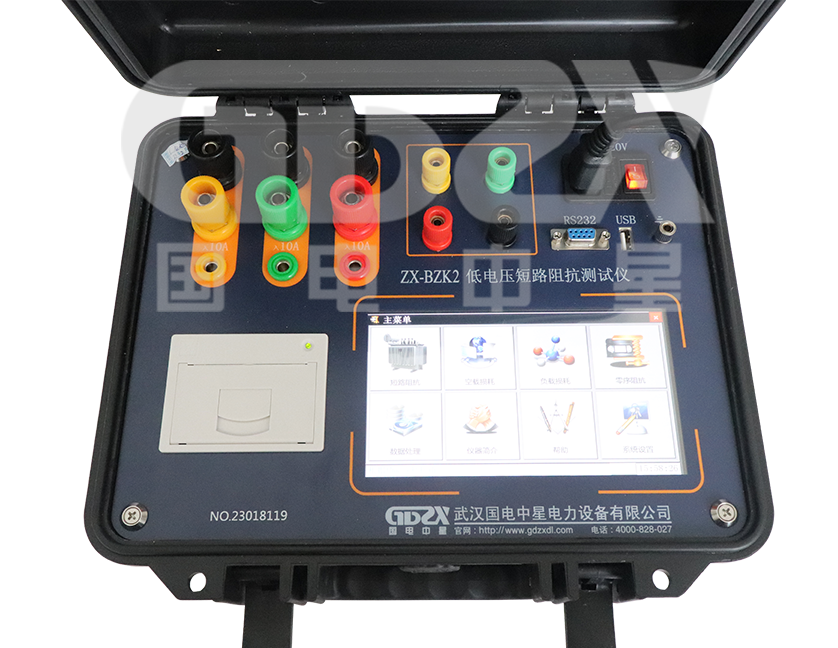

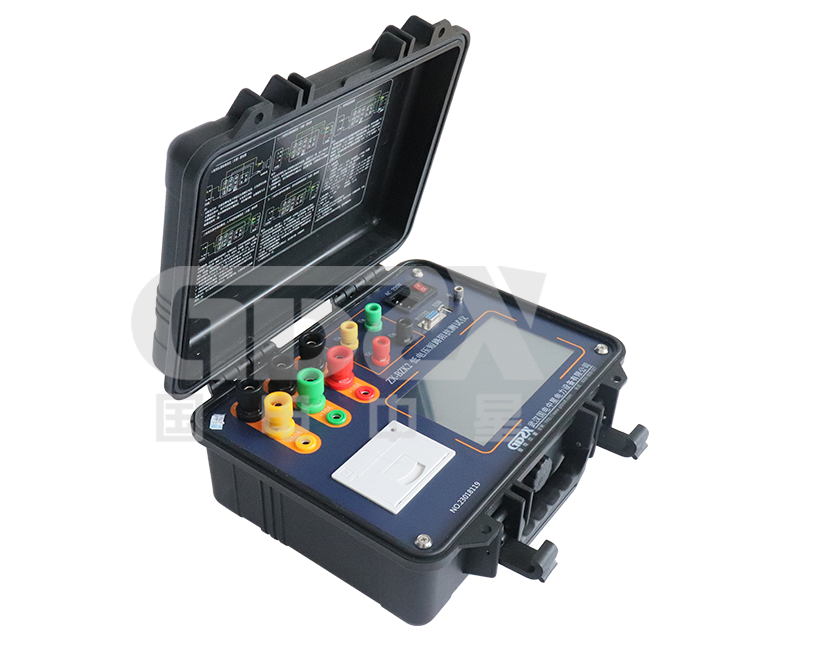

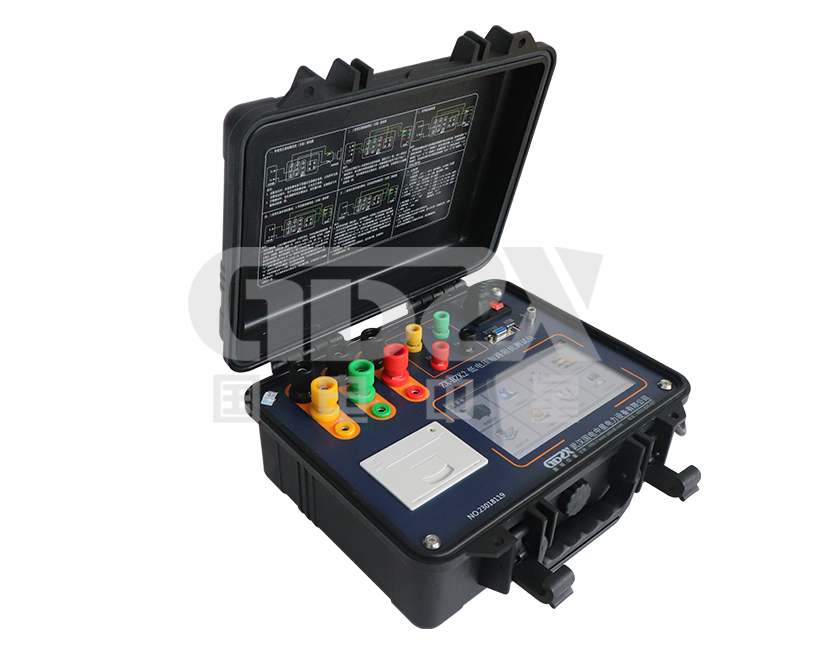

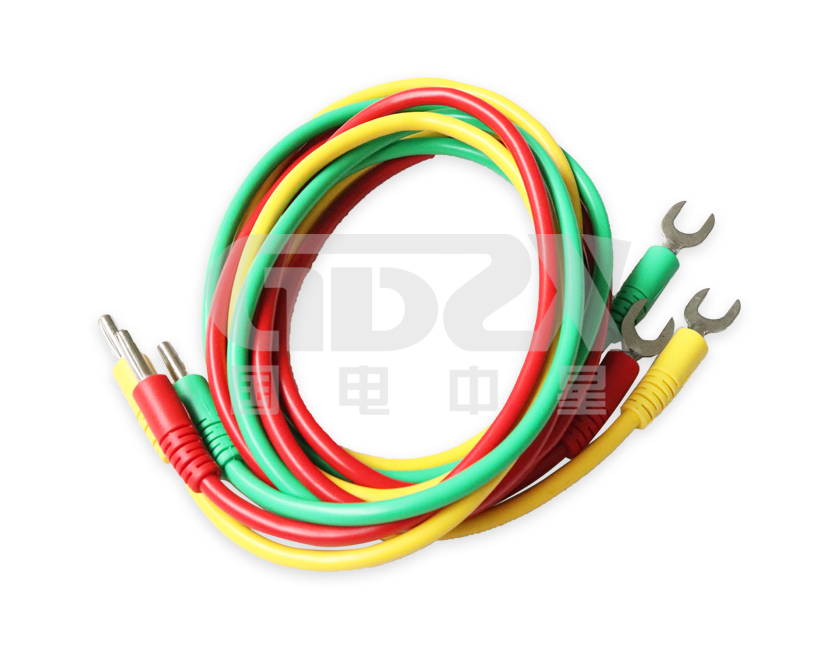

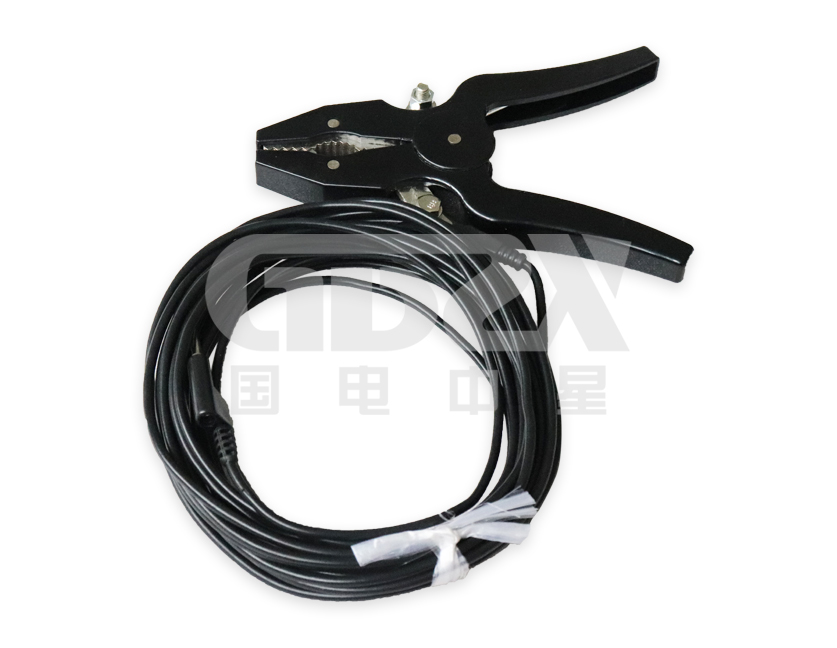

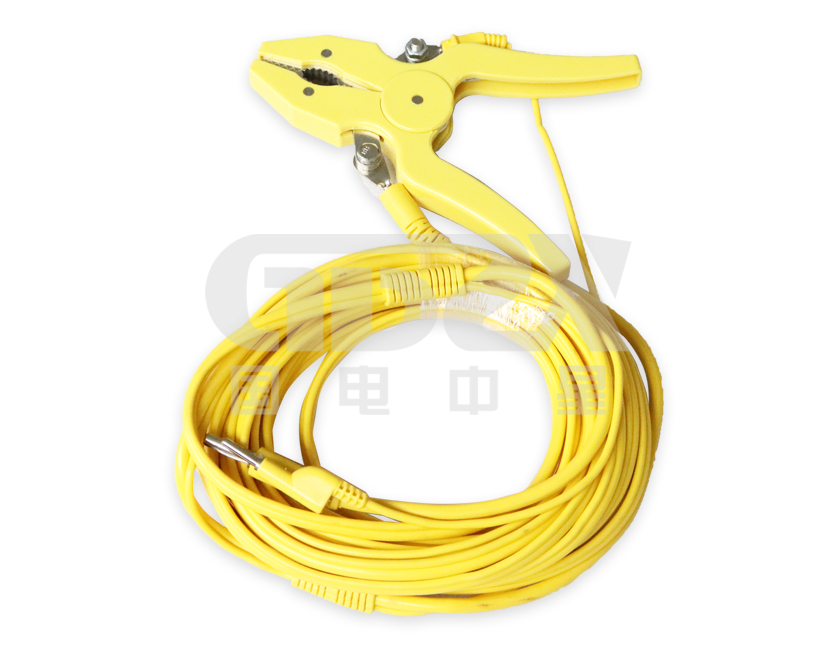

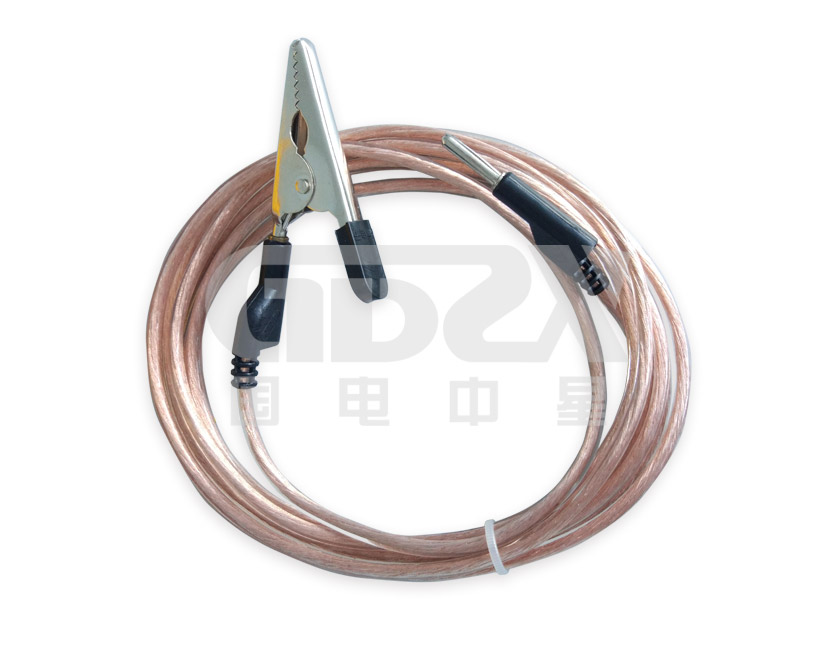

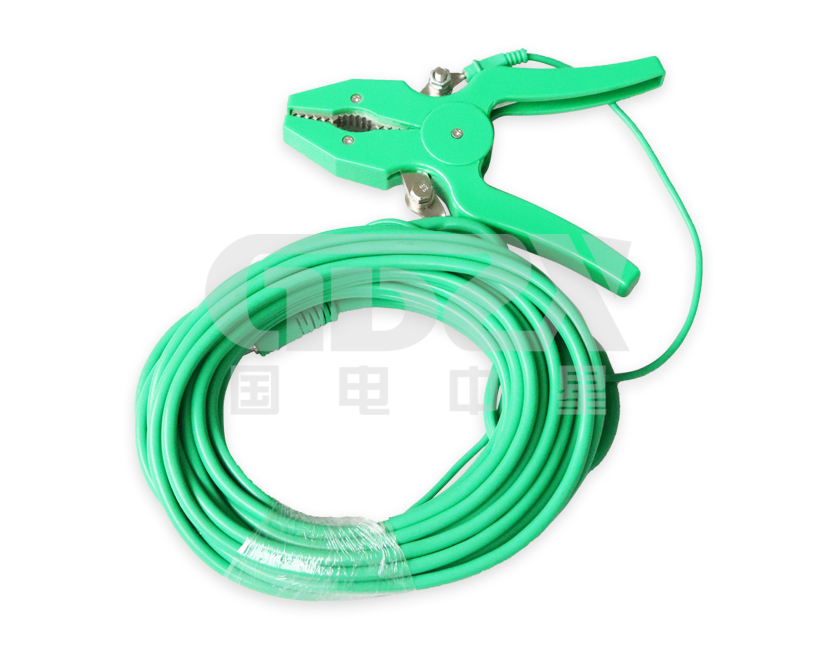

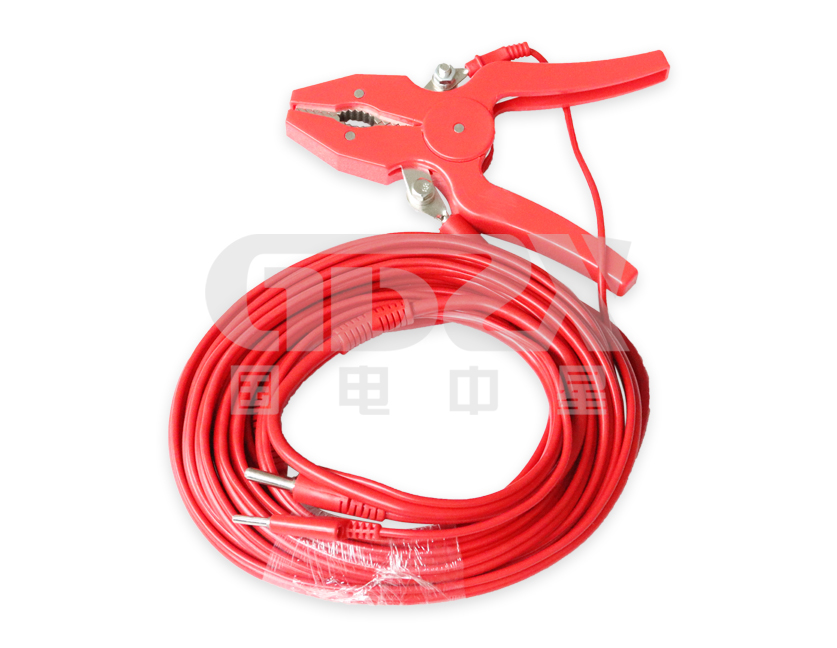

ZX-BZK2變壓器短路阻抗/空負載測試儀
參考標準：GB1094.5-2003,IEC60076-5:2000
● 三相短路阻抗測量
● 單相短路阻抗的測量
● 零序阻抗的測量
● 負載/空載損耗測試
說明書
操作視頻本產品是專門用于變壓器空載損耗、負載損耗、短路阻抗和零序阻抗測試的儀器。儀器內部采用六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。線電壓測量引入向量計算，而非傳統的乘固定系數（√3），從而能更真實反映變壓器試品的線電壓。儀器測量參數引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），使測得的參數具有更好的參照性和可比性。測量數據準確可靠，功能強大，性能優越，重復性好。也可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。
變壓器空負載測試，提供常規測試參數，既有三相測量功能，也有單相法測量功能。
短路阻抗測試根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》在空負載測試的基礎上專門開發的儀器。輸入變壓器參數，便可進行單、三相測試，自動計算出變壓器繞組動穩定狀態參數（Zke,Zk,Xk,Lk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的重要判據。測量變壓器繞組參數是檢驗變壓器的制造工藝水平和判斷運輸過程中變壓器繞組有無不良影響的有效手段。適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（《2000年中國供電國際會議》中規定超過± 3%的短路變化應視為顯著變化）。

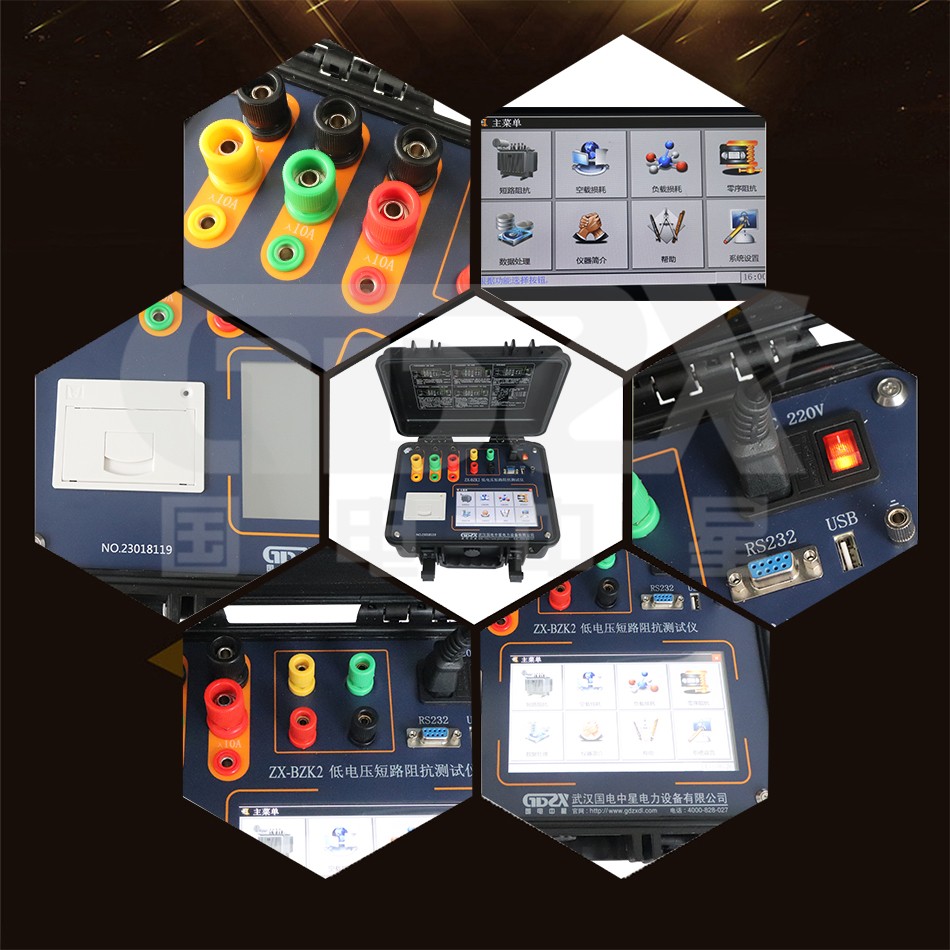

ZX-BZK2變壓器短路阻抗/空負載測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對配變、35KV級及以上主變壓器進行短路阻抗測量的儀器。儀器采用大屏幕彩色液晶顯示，中文菜單及提示，觸控操作，簡單方便。配有高速熱敏打印機，有記錄存儲功能，方便數據的存儲和打印；保存的數據可通過U盤轉存到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，使用該儀器可大大提高工作效率，減輕勞動強度。該儀器設計精巧，性能優越，功能強大，是用戶值得信賴的產品。
1. 三相短路阻抗測量
顯示三相電壓、電流、功率；短路阻抗（Zk）、短路電抗（Xk）、短路電感（Lk）、短路阻抗電壓（Zke）,自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。三相變壓器單相法測試，可用于檢查三相變壓器單相的缺陷。
2. 單相短路阻抗的測量
除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。
3. 零序阻抗的測量
零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
4. 負載損耗測試
具有三相變壓器低電壓等值負載測試功能，比較各單相的負載電流、負載損耗的變化和對稱性來判斷變壓器性能。
5. 空載損耗測試
具有三相變壓器空載測試功能，通過對各相空載損耗的分析比較，觀察空載損耗在各相鐵心中的分布狀況，發現繞組與鐵芯磁路有無局部缺陷，判斷變壓器鐵心結構是否有松動等。它是判斷產品合格與否的輔助方法，也是查找故障的有效方法。
如果無三相試驗電源或者需要對三個鐵芯柱進行缺陷分析時，則可以對三相變壓器進行單相空載試驗。
6. 在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。
7. 儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。
8. 儀器備有232接口，可外擴功能。

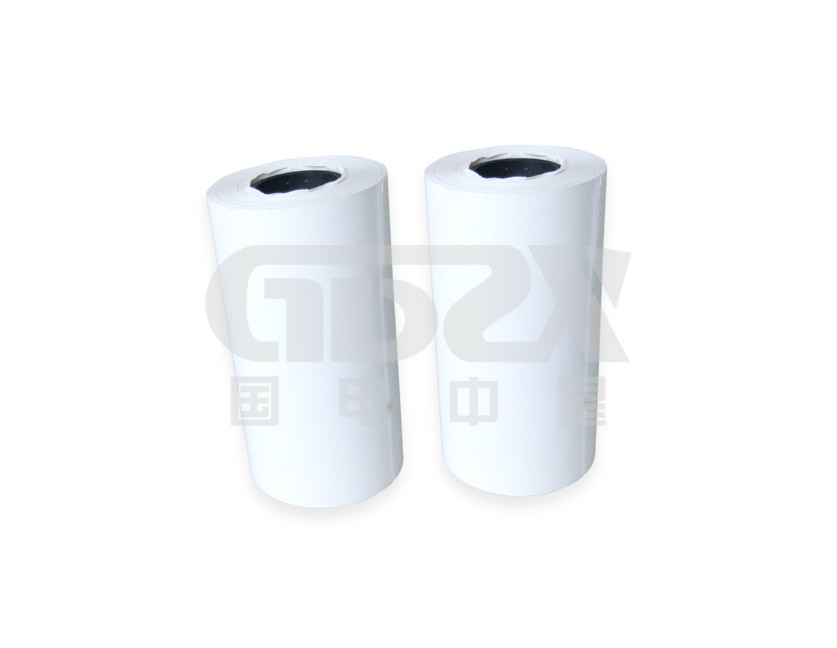

9. 儀器自帶打印機，可打印顯示數據。
10. 內置不掉電存儲器，可儲存160組測量數據。
11. 儀器備有U盤接口，用于存取測試數據。
12. 永久日歷、時鐘功能，可進行時間校準。
13. 儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。

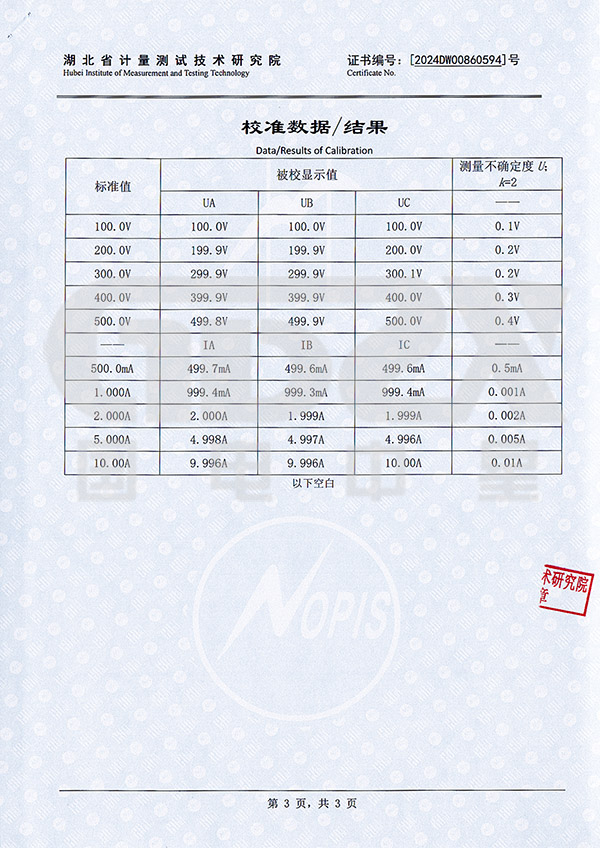

1. 基本量程
1) 電壓輸入：測量范圍1～660V
10V ～ 600V ±(讀數×0.2% ±0.05%(量程))
2) 電流輸入：測量范圍1mA～ 110A
1A～ 100A，0.1A～10A ±(讀數×0.2% ±0.05%(量程))
3) 功率： COSΦ ＞0.1 ±(讀數×0.5% ±0.05%(量程))
0.02 ＜ cosΦ ＜0.1 ±(讀數×1.0% ±0.05%(量程))
4) 頻率測量：45～65(Hz) 準確度±0.003Hz
5) 相位測量：0.00°～ 360° 準確度±0.1°
6) 短路阻抗：0～100% 測量精度：±0.5%
7) 儀器顯示：5位數字
2. 擴充量程：電壓電流可通過互感器擴充到所需的任意值，其它相應參量?jī)x器能按互感器的倍率自動地做相應調整。
3. 其它參數
1) 環境溫度：-10℃～45℃
2) 相對濕度：≤90%RH
3) 預熱時間：＜5分鐘
4) 工作電源：AC 220V±10% 50Hz±5Hz
5) 外形尺寸：325×278×145mm
6) 儀器重量：4.25kg (不包括測試線)
