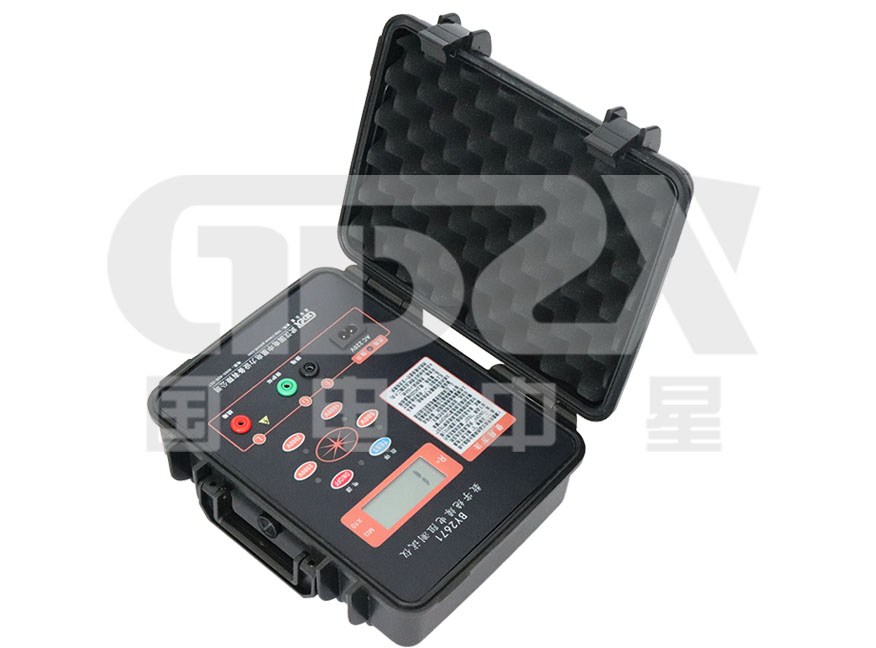

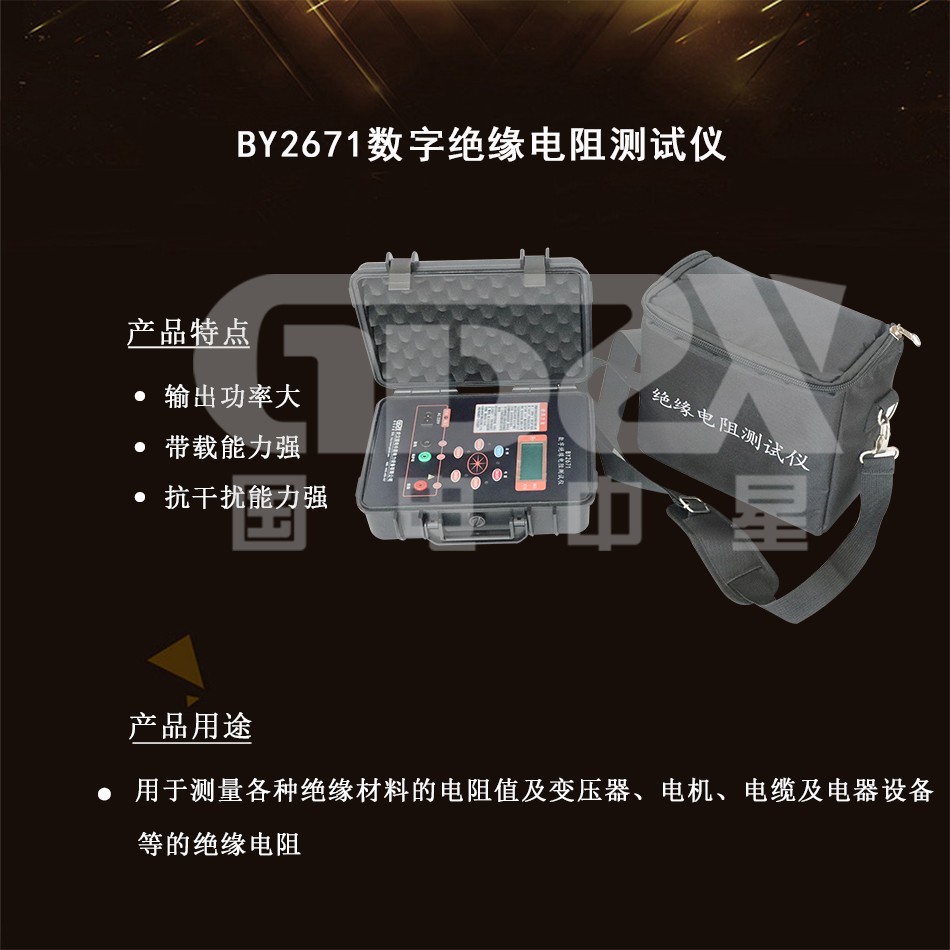

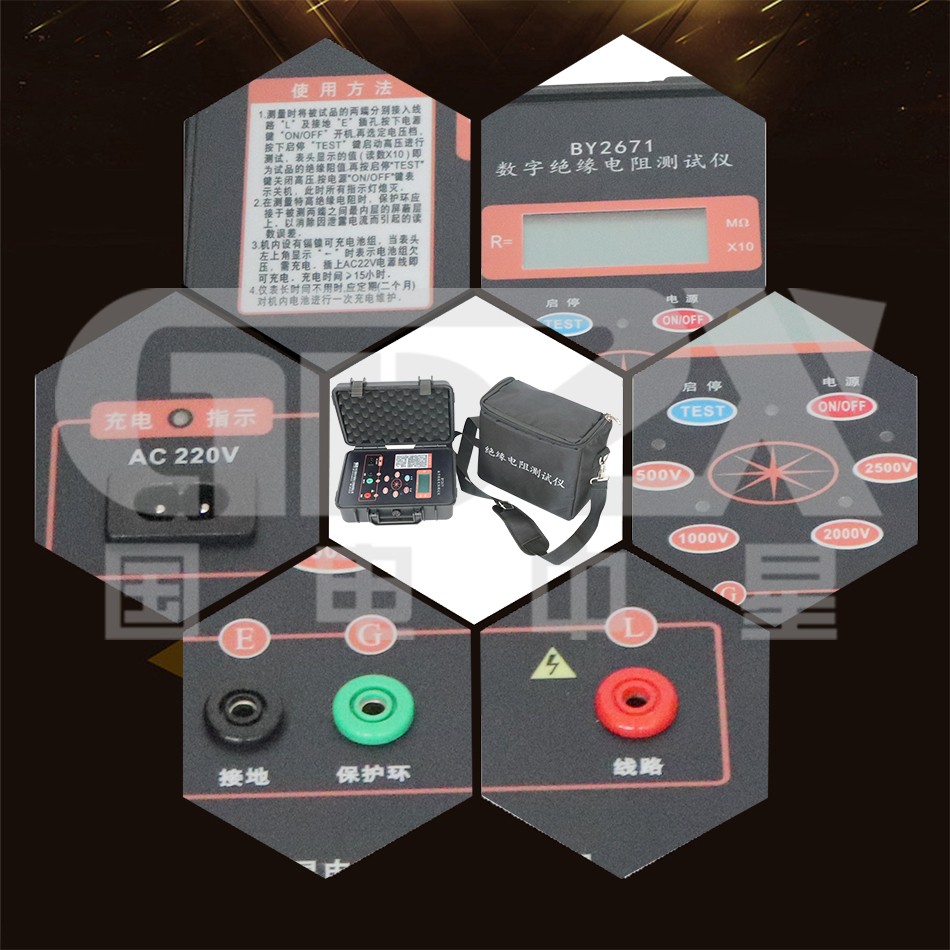

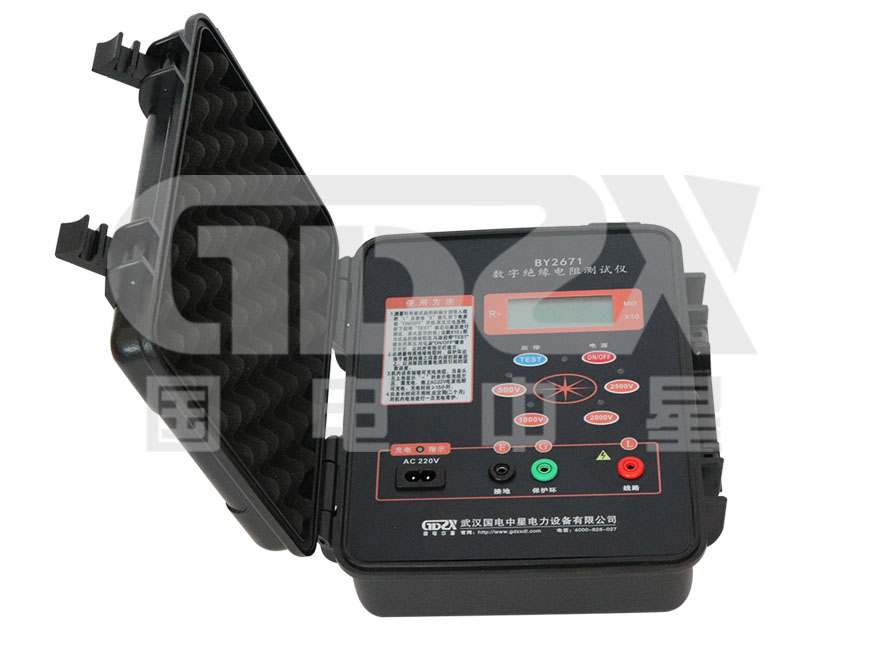

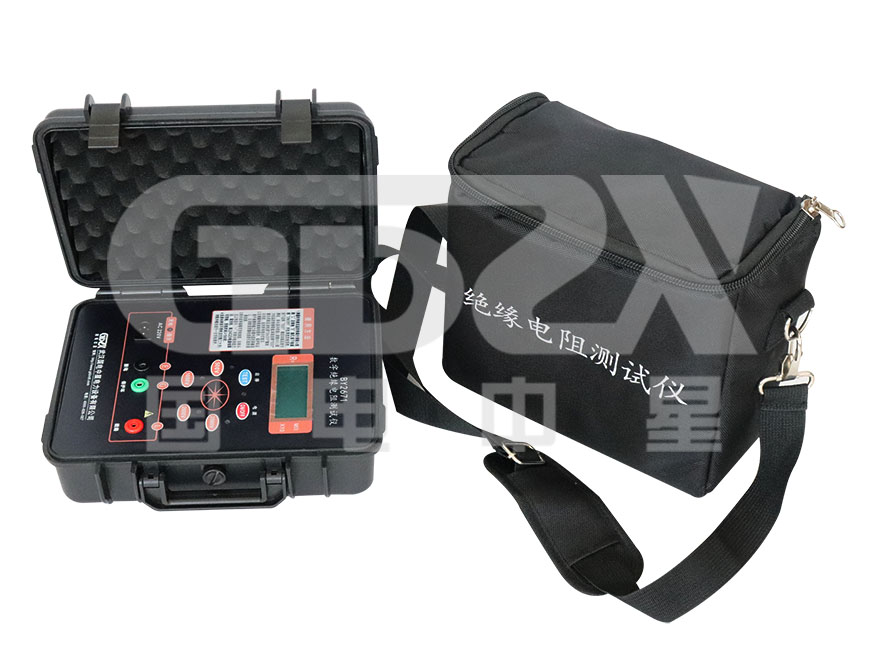

操作視頻 BY2671數字絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
產品別稱
數字兆歐表、兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表
1.輸出功率大、帶載能力強，抗干擾能力強。
2.本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。
3.本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
4.本表輸出短路電流可直接測量，不需帶載測量進行估算。
① 使用條件
環境溫度：0℃~+45℃
相對濕度：≤85%RH
② 輸出電壓等級、測量范圍、分辨率、誤差
| 機 型 | 輸出電壓等級 | 測量范圍 | 相對誤差 | 分 辨 率 |
| 2670 | 100V,250V | 0~1999MΩ | ≤±5%±1d | 0.001MΩ,0.01MΩ |
| 500V,1000V | 0.1MΩ, 1.0MΩ | |||
| 2671 | 500V,1000V | 0~19990MΩ | ≤±5%±1d | 0.01MΩ,0.1MΩ, |
| 2000V,2500V | 1.0MΩ,10.0MΩ | |||
| 2672 | 500V,1000V | 20~1999GΩ | ＜±10%±1d | 0.01MΩ,0.1MΩ |
| 2500V,5000V | 1.0MΩ |
③ 輸出電壓帶載能力及短路電流
| 機 型 | 電壓/負載 | 電壓跌落 | 短路電流 |
| 2670 | 1000V/2MΩ | 約10% | >2.0mA |
| 2671 | 2500V/20MΩ | 約10% | >1.6mA |
| 2672 | 5000V/20MΩ | 約10% | ≥3.0mA |
④ 電源適用范圍、功率損耗
直流：7~9V（7節5#可充電電池組）外接交流220V電源進行充電。
功耗：靜態功耗≤160mW；功率≤2.5W
⑤ 體積與重量
體積符號：220mm×200mm×105mm；
重量：<1.4kg
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

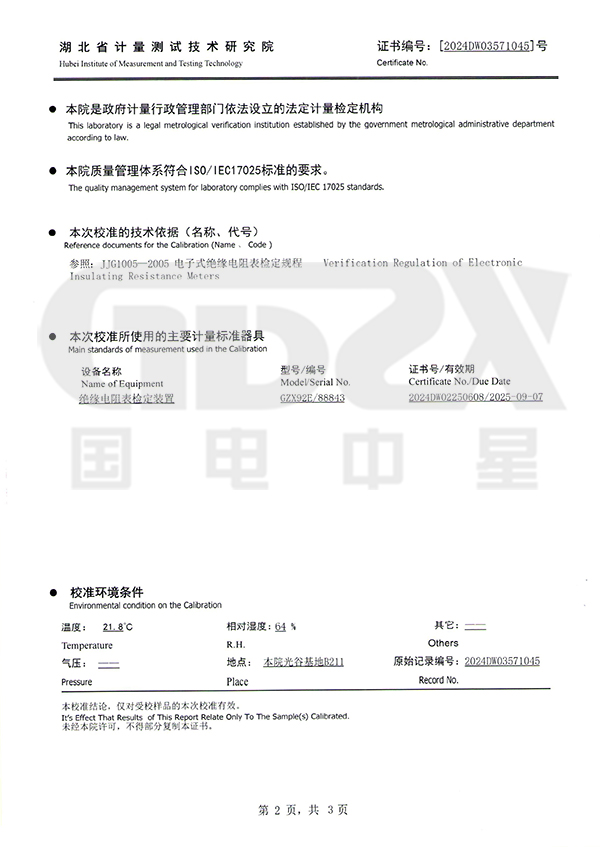

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
