35kV油浸式電流互感器絕緣電阻測試操作方法

絕緣電阻測試包括測一次繞組對末屏及地的絕緣電阻比；測量末屏對地的絕緣電阻；測量二次繞組之間及對地的絕緣電阻。

工作內容

被試電流互感器一次繞組短路接地，釋放殘余電荷。

操作方法

先將接地線的接地端連接好，再用絕緣棒將接地線的另一端掛接在被試電流互感器需要測量絕緣電阻的部位，可靠短路接地。

操作注意

1)防止殘余電荷傷人；

2)充分放電，避免影響測量結果。

控制措施

1)應嚴格按順序操作放電時使用絕緣棒等工具進行，不得用手觸碰放電導線；

2)充分放電。

工作內容

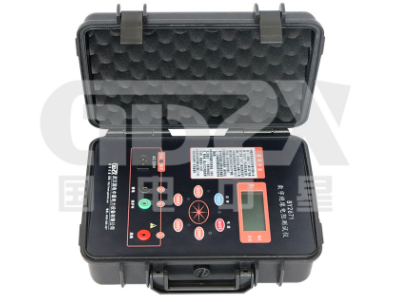

擺放兆歐表、兆歐表檢查

操作方法

選擇合適位置，將兆歐表水平放穩，試驗前對兆歐表本身進行檢查。

操作注意

1)兆歐表擺放位置應安全，擺放應水平、穩固；

2)兆歐表檢查

控制措施

1)兆歐表擺放位置應安全、應水平放穩；

2)試驗前對兆歐表進行“短路”、“開路”測試檢查。

工作內容

連接測試線和接地線

操作方法

參考試驗接線示意圖，將兆歐表的接地端與被試電流互感器的地線連接，將帶屏蔽的連接線按到被試電流互感器測量部位，非被試繞組保持短路接地。

操作注意

1)連接應牢固、可靠；

2)防止測試線絕緣不良；

3)兆歐表的輸出端不能接錯；

4)防止錯接或漏接非被試繞組。

控制措施

1)試驗用的導線應使用絕緣護套線或屏蔽線；

2)認真檢查測試線和接地線的連接，檢查兆歐表的輸出端接線；

3)檢查非被試繞組狀態。

工作內容

開始測量，讀取并記錄測量結果

操作方法

選擇兆歐表輸出電壓:2500V，啟動兆歐表開始測量，記錄60s的測量值。

操作注意

1)防止兆歐表輸出電壓過高損壞被試設備

2)注意讀數時間正確

控制措施

1)正確選擇兆歐表的輸出電壓

2)注意儀表指示測量時間應正確

工作內容

停止測量，將被試品短路放電并接地

操作方法

停止測量，將被試品短路放電并接地

操作注意

確保試品已徹底放電，防止充電電荷放電損壞兆歐表，造成人身傷害

控制措施

注意儀表顯示已放電完畢，才將被試品短路接地。
